Puertas de la seguridad manuales y cadena de producción automática de la capa de transferencia de la pintura de espray

Puertas de la seguridad manuales y cadena de producción automática de la capa de transferencia de la pintura de espray


bañadora automática del polvo/planta automática de la línea de capa del polvo/del sistema de capa del polvo

1. La línea es conveniente para el espray de polvo, pintura mojada, transferencia que cura la cadena de producción de la capa
2. Dimensiones máximas del objeto (L × del × D H) milímetro: 2200 × 2400 del × 300
3. modos del espray: manual y automático

Línea de capa automática de transferencia de la pintura de espray de las puertas cortafuego de las puertas de la seguridad

1. Base del diseño
1,1, el tipo del objeto: pedazos del hierro
1,2 Dimensiones máximas del objeto (L × del × D H) milímetro: 2200 × 2400 del × 300
1,3, peso de elevación monopunto: inferior o igual 75kg.
1,4, el objeto que transporta el equipo: línea automática suspendida estructura de cadena
1,5, modos del espray: manual y automático
1,6, polvo, tratamiento de la pintura: emanación del filtro;

2, descripción de proceso
La línea de capa entera por la línea automática del transportador, cuartos de la polvoreda del horno de curado favorable al medio ambiente, ahorro de energía económico.

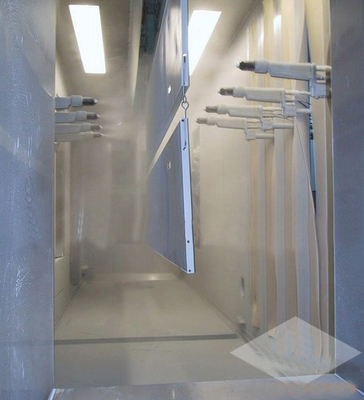

2,1, cabina de espray con la recuperación; base 8 los sistemas de la unidad 2 de la recuperación del filtro; producción galvanizada de la hoja.
Usando el reciclaje del cartucho de limpieza del pulsorreactor. El poliéster importado filtro 220g, puede ser lavado.
Características de la cabina de espray de polvo:
Configuración: filtro Φ320 * 900, total de 16 cartuchos de 8/unidades, haciendo juego 16 sistemas de la válvula de 1 pulgada del pulso; el diseño de la velocidad de la importación hasta los 0.6m/s, el mínimo hasta los 0.5m/s, asegurarse de que el polvo no se derrame.
Airbag favorable Φ219 * 2000 unidades; la fan favorable (4): 4-72 no 6A 1450r/min Q <13353m3> para 724pa fans de poco ruido de la eficacia alta kilovatio = 4.0kw;
Operación de las emisiones al aire libre y cambio convenientes del color;
Las características combinadas de la circulación de aire del sitio de la pintura bajo la forma de primera parte de la sala de operaciones de la pintura después del cuarto limpio de la niebla. Su principio: el aire entra en el frente de la cabina de espray de la cabina de espray de la pintura, se lleva para no adherirse a la niebla en el objeto, la cortina de agua y la cortina friega la filtración, lavando la niebla contenida en el aire después del cuarto limpio de la niebla, y finalmente a través del aire limpio de descarga del extractor.
Características de la cabina de espray:
usando la cortina tres el lavado dividido en segmentos de la ventilación y del aire, se asegura de que el trabajo en la velocidad del aire interior y del viento uniforma el tratamiento;
El separador de la placa de bafle del laberinto, los métodos de proceso avanzados actuales, permite el aire que contiene la niebla y la niebla a través de la corriente del doblez cuatro 180O, por la adherencia de alta velocidad de la centrifugación que el aire que las cosas principales en el tablero del flujo del doblez;

2,2, curando la estructura del horno bajo la forma de horno en forma de "U" del puente; tienda un puente sobre el horno, cambiadores de calor, fan de circulación del calor, el conducto del ciclo termal, tubo de escape, secciones del marco;
Estructura del “bocadillo” del montaje del tablero de aislamiento del túnel de secado. Conducto de fuente de los gabinetes con la placa de acero del cinc δ0.8, el tablero de Caigangyanmian de la máquina del tablero de aislamiento, goteando en ambos lados, el grueso de rociadura del aislamiento del color de la superficie externa de 120m m.
Calefacción del túnel de secado con la circulación del aire caliente. Su ventaja es que una temperatura uniforme dentro del túnel de secado, a lo largo del corte transversal de la pista, el objeto y 3,4, de la diferencia de la temperatura es menos que el ° C del ± 5, para asegurar la consistencia del color de la capa del objeto.
La cámara de calefacción se proporciona en la parte más inferior del gabinete. Circulación del aire caliente, circulando el suministro de aire, la próxima vez el viento, eliminando la necesidad del tubo de vuelta de la vuelta del aire y del aire del exterior de reducir pérdida de calor. Fan de proyecto inducido de las unidades Y9-19-4A-type del túnel de secado, poder 3.0KW/Taiwán. Circulación de aire: 1700m3/H.
Curando la temperatura del túnel de secado 220 del ° C, la temperatura se puede ajustar continuamente, la temperatura más alta hasta el curado de 240 ° C. Tiempo de calentamiento del túnel de secado de 45 minutos de calentar diseño de hasta 220 ° C.
Cámara de calefacción del túnel de secado con la puerta de acceso de la fan y la puerta de acceso del cambiador de calor para facilitar el mantenimiento y la instalación interiores heated de equipo.

2,3 Principio:
Puente que cura el horno: para el curado continuo del objeto y la colección del aire caliente, prevenir o minimizar despilfarro del calor;
Cambiadores de calor: para la calefacción del aire de circulación caliente para promover y para acelerar el curado del objeto;
Fan de circulación del calor: para después de que el curado del aire de enfriamiento se recupere a través de la fan entonces se presiona al cambiador de calor es heated y alimentado en el horno de curado, y a través del conducto de la distribución, y distribuido uniformemente en el horno de curado los nuevos trabajadores;
Conducto del ciclo termal: controle el flujo de aire para prevenir calor de derramamiento;
Tubo de escape: despilfarro en la boca del gas de escape del horno de túnel a través de las emisiones direccionales del tubo para al aire libre;
2,4, resumido arriba, proceso:
Espray: La carga por el manual de enfriamiento →curing del → del → de la capa del drying→powder del precalientamiento del manual→ (cerca de 20 minutos) descarga;
Transferencia: La carga por la transferencia manual del → que cura el manual de enfriamiento del → del → (de cerca de 18 minutos) descarga;
Pintura mojada: la carga por el precalientamiento manual del → y el → de sequía de la pintura del duplex del → que cura el manual de enfriamiento del → del → (de cerca de 18 minutos) descargan
